YNF02659 K3112 حفارة أجزاء الكهربائية مضخة هيدروليكية الملف اللولبي صمام ذهبي اللون
قطعة digger,قطع غيار حفارة
,excavator spares

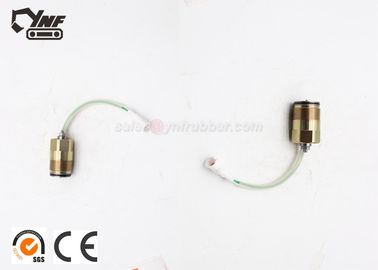

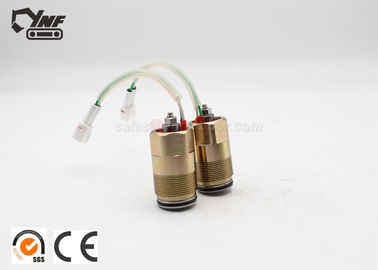

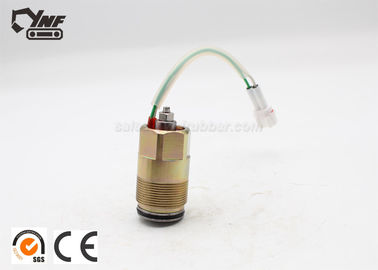

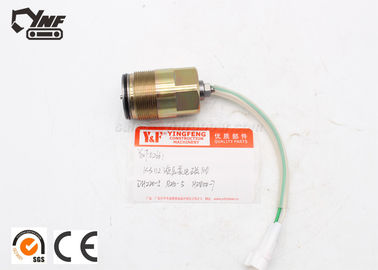

YNF02659 K3112 حفارة أجزاء الكهربائية مضخة هيدروليكية الملف اللولبي صمام ذهبي اللون
1.ما هو الملف اللولبي الهيدروليكية؟
في المستوى الأساسي ، يعمل الملف اللولبي الهيدروليكي بشكل مماثل للملف اللولبي العادي. يتم لف الملف الاستقرائي الكهرومغناطيسي حول لب المعدن الذي يخلق مجال مغناطيسي عندما يمر تيار كهربائي من خلاله. يعمل الحقل المغنطيسي على المحرك ويخلق قوة ميكانيكية. واجهات حديد التسليح تتفاعل مع عنصر متحرك في التطبيق النهائي يتطلب تحديد المواقع. الاختلافات الأساسية بين الملف الكهروميكانيكي والهيدروليكي هي وظيفة النهاية والبناء.
صمامات هيدروليكية
يتحكم الصمام الهيدروليكي في تدفق السائل الهيدروليكي عن طريق فتح أو إغلاق أو إعاقة جزئيًا للممرات. يمكن استخدام الملفات اللولبية كمشغلات في الصمامات المصممة للتحكم في التدفق أو الحد من ضغط النظام أو اتجاه التحكم. يوضح المثال التالي صمام التحكم الاتجاهي الذي يستخدم ملفين للتحكم في موضع التخزين المؤقت. يتم الضغط على بكرة أو سحبها في الموقف ، وفتح وإغلاق القنوات لتغيير اتجاه التدفق والحجم.
ينصح صيانة الملف اللولبي الهيدروليكية
عندما تكون الصمامات الهيدروليكية بدون إجراءات ، يمكنك قياس المقاومة بين ملحق الأسلاك اللولبي الهيدروليكية لفائف 1 و 2. إذا كانت قيمة المقاومة رائعة بشكل لا نهائي ، فهذا يعني أن الدائرة الداخلية قد تم قطعها. إذا كانت قيمة المقاومة صغيرة ، فهذا يعني أن هناك خطأ داخلي في الدائرة القصيرة ، لذلك يجب عليك تغيير الملف اللولبي الهيدروليكي. كل من قطع الدائرة و خطأ الدائرة القصيرة سببها ارتفاع درجة حرارة الملف اللولبي. من أجل تقليل مشاكل الكتلة للصمامات الهيدروليكية ، فإن العديد من الشركات المصنعة للملف اللولبي الهيدروليكي ستقلل من قيمة مقاومة ملفات الملف اللولبي لزيادة قوة الدفع. ولكن في هذه الحالة ، زادت مشكلة الانهاك اللولبي لفائف الملف اللولبي أيضًا. بعد بضع دقائق من الثابت المكهرب ، من المحتمل أن تزيد درجة الحرارة الداخلية للملف اللولبي الهيدروليكي عن 100 درجة مئوية. لذلك ، في العملية الفعلية للتطبيقات ، يجب علينا ألا ننتبه فقط إلى تبديد الحرارة للصمامات الهيدروليكية ، ولكن أيضًا قطع وقت التشغيل. الملف اللولبي الهيدروليكي لديه تردد طاقة عالية من الأسهل أن تحترق.
عادة ، نستخدم ملليمترا لقياس مقاومة الملف اللولبي الهيدروليكي. إذا لم يكن هناك واحد ، يمكنك استخدام قطعة من الأسلاك الحديدية أو سائق المسمار صغير لدفع المكبس. يمكن أيضا التحقق من حالة عمل الملف اللولبي الهيدروليكي. أو يمكنك أيضًا أخذ مفتاح ربط بالقرب من الملف اللولبي الهيدروليكي ، لمعرفة ما إذا كانت هناك قوة كافية.
2. أجزاء حفارة أخرى:
| 708-7F-00010 | 708-2L-32110 | 706-75-01170 | سوينغ موتور ass'y | الفتحة | السفر موتور Ass'y |
| 708-8F-32110 | 708-2L-22150 | 706-75-01150 | سوينغ موتور ass'y | تحمل | الفتحة |
| 708-8F-12151 | 708-2L-33110 | 706-75-43110 | قضية | كتلة اسطوانة | تحمل |
| 708-7L-12140 | 708-2L-33211 | 706-75-43660 | حملة رمح | صمام لوحة | تحمل |
| 706-7G-11290 | 708-2L-04141 | 706-75-42880 | تحمل | كتلة Ass'y | اغلاق محكم |
| 708-8F-33350 | 708-2L-33160 | 706-75-43810 | فاصل | ربيع | دليل التجنيب |
| 708-8F-33340 | 708-2L-23351 | 706-76-40890 | تحمل | دليل، التوكيل | حذاء التجنيب |
| 708-8F-33310 | 708-2L-23360 | 706-7E-11280 | اغلاق محكم | دبوس | مكبس الفرعية Ass'y |
| 708-7F-13410 | 708-2L-33340 | 706-75-43190 | كتلة ، اسطوانة | التجنيب، والأحذية | CAM |
| 708-8F-35110 | 708-2L-33310 | 706-75-43741 | لوحة ، صمام | مكبس الفرعية Ass'y | طبق |
| 708-8F-35130 | 708-2L-04361 | 706-75-43120 | رمح ، المركز | مهد Ass'y ، الجبهة | طبق |
| 708-8F-35120 | 708-2L-23880 | 706-75-41110 | ربيع | مهد الحضارة | القرص |
| 708-8F-35140 | 708-2L-23551 | 706-75-05020 | طقم التجنيب | CAM.Rocker | مكبس الفرامل |
| 708-8F-35160 | 708-2L-24513 | 706-75-42260 | عربون | مكبس ، مضاعفات | O-الدائري |
| 708-8F-35170 | 708-2L-24570 | 706-75-42270 | برغي | الانزلاق | حلقة احتياطية |
| 708-8F-35180 | 708-2L-32130 | 706-75-43160 | المكبس SUB Ass'y | الفتحة | O-الدائري |
| 708-8F-35190 | 708-2L-04151 | 706-75-92340 | طبق | كتلة Ass'y | حلقة احتياطية |
| 702-73-02110 | 708-2L-33110 | 706-75-92350 | أسطوانة | كتلة اسطوانة | صمام الإغاثة آسى |
| 708-2L-33551 | 708-2L-33221 | 07000-12145 | O-RING | صمام لوحة | CAM.Rocker |
| 708-2L-04522 | 708-2L-04371 | 706-75-92310 | O-RING | مهد Ass'y | صمام آسى |
| 708-2L-04713 | 708-2L-23880 | 702-75-01201 | صمام الإغاثة Ass'y | مهد الحضارة | صمام آسى |
| 702-21-07010 | 20Y-27-21280 | 20Y-28-22250 | دبوس | محرك السفر ass'y | دبوس |
| 706-75-01150 | 20Y-26-22110 | 20Y-27-21280 | دبوس | ختم العائمة آسى | هيأ |
| 706-75-01170 | 20Y-26-22230 | 20Y-26-21240 | طبق | الختم الدائري ass'y | اقتحام غسالة |
| 20Y-26-22210 | 01011-81465 | 112-32-11211 | الترباس ، الحذاء | يا RING ass'y | برغي |
| 20Y-26-22330 | 708-1F-00010 | 20Y-26-22150 | هيأ | المركز رئيسي | سوينغ موتور Ass'y |
| 20Y-26-22340 | 150-27-00029 | 20Y-26-22130 | هيأ | تحمل | سوينغ موتور Ass'y |
| 20Y-26-22190 | 150-27-00263 | 04064-07525 | حلقة | O-RING | قضية |
| 07012-00125 | 144-873-0310 | 20Y-26-22220 | اقتحام غسالة | قفل | تحمل |
3. عرض المنتج:
